多腔瓶盖重量 Cpk 与逐腔尺寸怎么测、怎么报
摘要：多腔瓶盖的质量报告不能用平均 Cpk 交差。重量、密封径、螺纹中径或卡扣力要按腔位分组统计，先看极差定位流道与冷却问题，再看整体偏移定位工艺参数问题，并把热流道分区温度、充填时间差与冷却均衡一并记录。
关键词：重量 Cpk、逐腔全尺寸、FAI 首件检验、密封径、螺纹中径
一、多腔为什么不报平均 Cpk
平均 Cpk 会把个别腔的偏移抹平。多腔模具里靠近主流道的腔与远端腔的充填时间、保压传递和冷却条件本就不同，平均值合格不等于每腔合格，客户装机时失效的正是那几个偏出去的腔。
正确的口径是按腔位分组。把每个腔当作一条独立的过程流，分别算均值、极差与 Cpk，再看腔间的分布形态：整体平移、单腔异常、还是按流道层级呈现规律变化，这三种形态对应完全不同的真因。
极差是比 Cpk 更早的报警信号。极差小、整体偏移，通常是料温、模温或保压参数的整体设置问题；极差大，才是流道不平衡或冷却不均。先判形态，再调机。

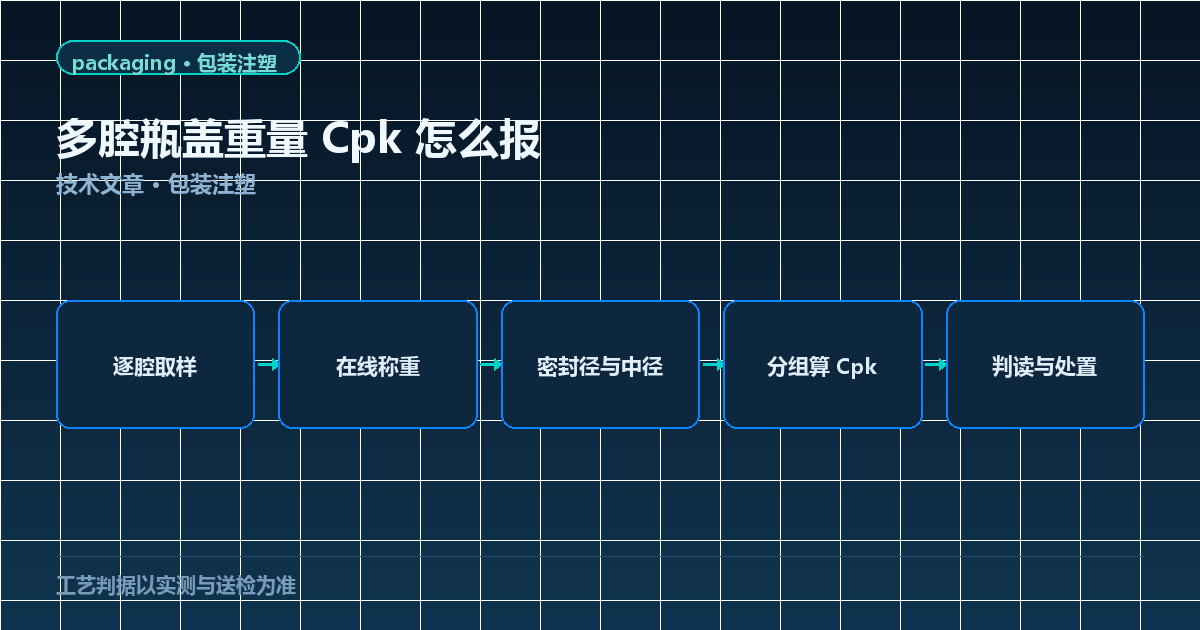

二、测什么与怎么抽样
关键 CTQ 按功能分三类：密封类看密封面直径与圆度，连接类看螺纹中径或卡扣保持力，外观类看合模线、飞边与光泽。三类不能混在一个公差带里判定。
抽样要覆盖腔位与时段。起始、稳态运行与换料后各取一轮，每轮每腔连续取样；样本量按腔数、节拍与客户质量协议确定，FAI 阶段按客户等级执行。
| 测量项 | 典型判据口径 | 设备与条件 | 易错点 |
|---|---|---|---|
| 逐腔重量 | 按腔位统计均值与极差 | 在线称重 / 天平，稳定后取样 | 未剔除浇口残料 |
| 密封面直径 | 按图纸 CTQ 判定 | 影像仪或气动量仪 | 取点未避开合模线 |
| 螺纹中径 | 按瓶口配合标准判定 | 螺纹量规 / 影像仪 | 只测单牙不测中径 |
| 卡扣保持力 | 按装配与开启要求判定 | 拉力试验机 | 未记录测试速度 |
| 外观 CTQ | 合模线、飞边、缩水分级 | 标准光源与限度样 | 缺限度样件 |
三、数据怎么读
第一步看腔间极差。把各腔均值排成柱状，若呈现靠近主流道偏高、远端偏低的规律，指向流道平衡；若呈现局部几腔异常，指向该腔水路堵塞或加热圈故障。
第二步看时间趋势。同一样本在开机、稳态与换料后三段的变化，反映热平衡是否建立；未建立热平衡就取样，数据没有参考价值。
第三步看相关性。重量与密封径是否同向变化，充填时间差与重量极差是否相关，热流道分区温度波动是否与尺寸漂移同步。三条对上了，真因才站得住。
四、常见误判
把在线称重当终判是最常见的误判。在线称重用于过程监控与剔除，周期性首件与全尺寸检验才是判定依据，两者频次与口径不同。
第二类是忽略热平衡。开机未达到热平衡就取样，会得到一组随时间单调漂移的数据，怎么调都是错的。
第三类是调机顺序反了。先看温度与充填时间差，再看保压与冷却，最后才动注射速度；先动速度会把充填时间差掩盖掉，问题会在换料或换季时复发。
五、报告应该长什么样
一份能用的多腔检测报告，第一页应该是腔位布局图与样本量说明。没有布局图，读者无法判断异常腔在流道上的位置，也就无法区分流道问题与冷却问题。
第二页是按腔位的统计表：每腔的样本量、均值、极差与 Cpk，并按统计量排序。排序后的表能直接看出是哪几个腔偏出去，比逐行罗列有效。
第三页是工艺条件快照：料温、模温、热流道各区温度、保压曲线、冷却时间与周期。没有工艺快照的数据无法复现，复检时也无法对齐。
| 报告模块 | 必备内容 | 常见缺口 |
|---|---|---|
| 腔位布局图 | 腔位编号与流道层级 | 无布局图 |
| 逐腔统计表 | 样本量、均值、极差、Cpk | 只报平均值 |
| 工艺条件快照 | 温度、保压、冷却、周期 | 未记录热流道分区温度 |
| 设备与校准 | 量具型号与校准状态 | 缺校准信息 |
| 结论与处置 | 判定结论与后续动作 | 只给数据不给结论 |
最后一页是结论与处置。报告要给判定结论与下一步动作，不能只罗列数据；判定为不合格时，要写明是整流道、修冷却还是调参数，并给出复验时间。
六、在线检测与离线检测怎么分工
两类检测解决的是不同问题。在线检测解决的是「这一模有没有问题」，用于过程剔除与趋势监控；离线检测解决的是「这批货能不能放行」，用于周期性判定与文件交付。
在线称重的价值在趋势而不是单点。单件重量超差只是剔除依据，连续同向漂移才是过程信号，提示充填或冷却正在变化，此时应触发排查而不是继续生产。
离线检测的频次按 CTQ 与风险定。关键尺寸与装配试配按班次或批次抽检，首件与末件必须覆盖；抽检频次写进检验计划，不按现场忙闲临时决定。
- 在线称重：逐模监控、超差剔除、漂移预警
- 视觉分拣：外观缺陷剔除，限度样比对
- 离线首件：每班次开机与换料后执行
- 离线全尺寸：按批次或客户等级执行，覆盖所有腔位
数据要打通。在线与离线数据用同一套腔位编号，两侧结论可以互相比对；编号不统一会导致排查时无法定位腔位，数据价值大打折扣。
分工明确之后，检测成本也可控。在线检测承担高频监控，离线检测承担低频判定，既不重复投入，也不会出现监控盲区。
测量系统本身也要评估。同一件由不同人或不同设备测量得到的差异，会混进过程波动里；关键 CTQ 的测量系统分析应在正式取样前完成，否则 Cpk 反映的是量具而不是过程。
取样时段也要记录。开机、稳态与换料后三段的数据不能混在一起统计，混算会让过程能力看起来比实际更差或更好。
报告归档时把异常腔的处置记录一并附上，便于后续复检对齐。
七、Cpk 与良率的换算口径
Cpk 转良率要给定规格上下限，不同的上下限会得到不同的良率，口径不统一会误导。报告里写明规格限来源（客户标准或自定），再给 Cpk 与对应良率，结论才可控。
多腔件不能只算整模平均良率。某腔 Cpk 低但被平均掩盖，整模良率好看、单腔废品高；按腔位拆良率，才能定位哪几个腔在拉低整体，整流道或修冷却也才有目标。
良率换算还要带上工序。注塑良率与装配良率是两笔账，薄壁与泵外件常跨工序；只报注塑良率会高估，把装配试配的拒收率一并纳入，才是交付口径。
- 当腔间极差超过公差带 1/3 时，先整流道与冷却，不调注射速度掩盖差异。
- 当整体偏移而极差很小的时候，调理料温、模温与保压参数，不整流道。
- 当未建立热平衡时，不取样判定，等温度与周期稳定后再取。
相关阅读
- 多腔热流道流道平衡为什么决定腔间一致性 — 极差背后的机理，看原理视角。
- 热流道针阀与随形冷却怎么配合压周期 — 冷却均衡与工艺窗口，看工艺视角。
- 食品级 PP 防伪盖多腔模具 — 重量 Cpk 在食品盖上的检测配置。
常见问题
多腔瓶盖为什么要按腔位报数据？
平均 Cpk 会掩盖个别腔的偏移，靠近主流道和远端腔的充填与冷却条件不同，按腔位分组才能定位是流道问题还是冷却问题。
重量 Cpk 取样多少合适？
取样量按腔数与产能节拍定，原则是每腔都要覆盖且连续取样足够模次；具体样本量按客户质量协议与 FAI 等级确认。
首件检验要测哪些尺寸？
至少覆盖密封面直径、螺纹中径或卡扣力、盖高与配合相关尺寸，外观 CTQ 按客户图纸单列。
重量合格但尺寸超差是什么原因？
重量只反映充填总量，尺寸还受保压传递与冷却收缩影响，重量合格而尺寸超差通常指向局部保压不足或冷却不均。
在线称重能替代离线抽检吗？
在线称重用于过程监控与剔除，不能替代周期性首件与全尺寸检验，两者口径与频次不同。
Cpk 不合格先调什么？
先看热流道分区温度与充填时间差，再看保压曲线与冷却均衡，最后才调注射速度，顺序反了会掩盖真因。
多腔检测报告要包含哪些信息？
腔位编号与布局图、每腔样本量与统计量、测量设备与校准状态、工艺条件快照、判定结论与处置记录。
