薄壁小盒与卡扣多腔模具（32–128 腔评估 · 壁厚 0.2–1.2mm）

薄壁小包装与卡扣 薄壁包装多腔系列 在售 货号 PKG-TBL-Q7

一、产品概述

本系列面向薄壁小盒、小酱料杯盖、日化小罐身与样品小盒，属于轻量化包装件。腔数可评估 32–128 腔，实际取值受壁厚、件重、冷却能力与机台塑化量约束；壁厚按 0.2–1.2 mm 区间设计，具体按材料、容量与机台单评。

材料以 PP、PS 与 PP-TR 为主，透明 PET 小件按用途评估。卡扣类公差按 ±0.03–0.08 mm，外观面按 ±0.05–0.15 mm；卡扣根部与筋位保留厚度余量，减重放在非承力区。

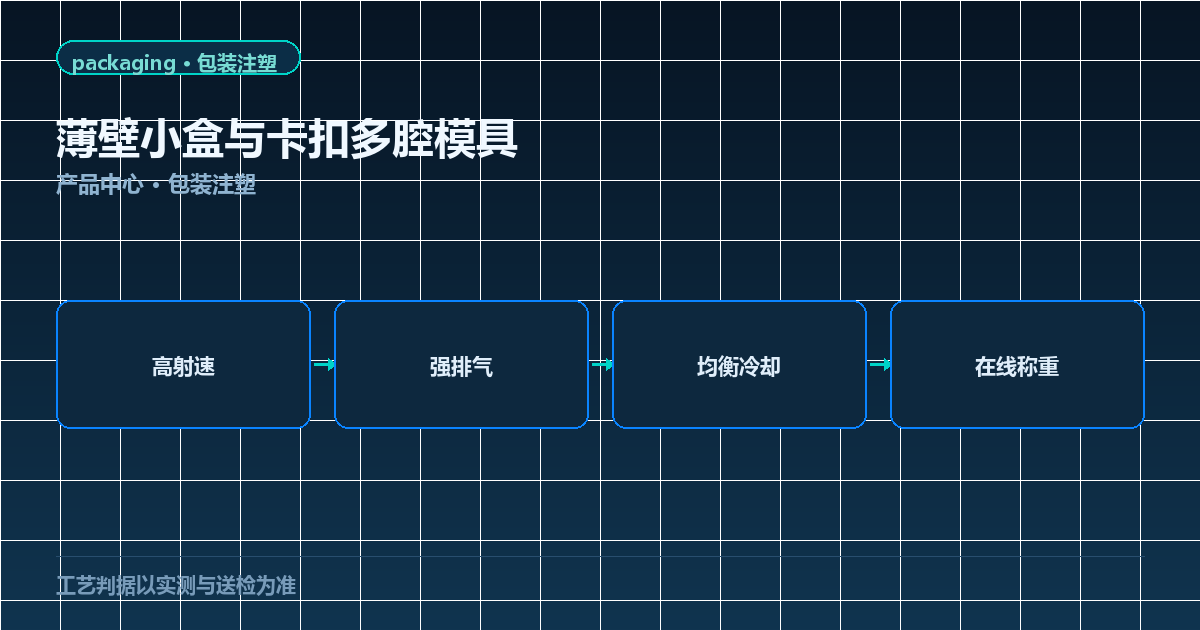

三条核心卖点：一是高射速充填配合强排气，排气槽按材料溢边值取（PP 可参考 0.02 mm），压住困气与假飞边；二是均衡冷却与随形水路评估，把各腔冷却终点拉齐；三是在线称重与视觉分拣，把高腔数产能转为合格品。

二、技术参数

取值写可验证区间；查不到写「需按实际送检/实测确认」，禁编数字。

三、应用场景

• 薄壁小盒与保鲜盒卡扣：关注卡扣力、开合次数与盒体变形，卡扣根部圆角与壁厚保留量需复算。
• 小酱料杯盖：关注密封性与薄壁充填完整性，密封面判据按内容物介质与使用温度单评。
• 日化小罐身：关注外观面缩水与光泽一致性，外观判据按限度样确认。
• 样品小盒：小批量多品种，关注快速换产、换色清理与外观全检。

四、工艺与检测要点

先把流动长度比算清楚。流程长度与壁厚之比决定充填难度，比值过高时加浇口或局部加厚比提高射速有效；提射速只会把飞边与困气一起放大。

排气与冷却是薄壁的两道闸。排气槽按溢边值取并纳入点检清理周期；冷却均衡决定尺寸差与翘曲，薄壁件对冷却不均更敏感，重量差小而尺寸差大时优先查水路。

检测用在线称重加视觉分拣。薄壁件缺陷以缺料、飞边与变形为主，在线剔除能在过程中止损；周期性首件与全尺寸用于判定，两者不能互相替代。

五、选型建议

高腔数前先核三件事：注射量占比是否落在 30–80% 区间、水路能否包住每个型腔、机械手取出与在线检测节拍是否跟得上。三件有一件不达标，腔数上限就要下调。

轻量化要分区域推进。非承力的大平面与均匀壁厚区是主要减重空间，螺牙、卡扣根部与筋位保留余量；减重后复算强度与开合力，不能只看外观。

透明与高光件单独评。薄壁处的流痕与应力痕在透明件上更明显，要先确认材料与模温窗口，再定浇口与冷却方案，并用限度样锁定外观判据。

六、交付与验收要点

交付从流动长度比开始。先算流程长度与壁厚之比，确认充填可行性；比值过高时加浇口或局部加厚，这一判断要在开模前完成，否则只能靠降腔数补救。

试模阶段按三层排查法验证：先核排气与锁模，再定保压窗口，最后微调射速与料温。排气槽深度按材料溢边值取（PP 可参考 0.02 mm），并把排气槽清理纳入点检周期。

检测配置在线称重与视觉分拣，用于缺料、飞边与变形的过程剔除；周期性首件与全尺寸用于判定，两者频次与口径不同，不能互相替代。

文件包包含 DFM、模流报告、FAI 与逐腔尺寸报告，食品接触按用途出 GB 4806 材料声明与 DoC；透明件的流痕与应力痕按限度样确认。

验收判据按三条写死：卡扣开合力与开合次数复算通过，腔间尺寸极差在公差带内，文件与量产状态一致（牌号、批次与工艺条件对齐）。轻量化项目还要附减重前后的强度复算记录。

七、常见搭配与不接边界

常见搭配按容器结构展开：薄壁小盒配卡扣盖，小酱料杯配密封盖，日化小罐身配外盖；搭配件的配合尺寸与卡扣力要一起定，避免盒盖配合出现松动或过紧。

不接边界写清：不替客户做终产品合规判定，食品接触件按用途出材料声明与检测建议；模内贴标转外协；超大厚壁容器与吹塑件不在薄壁包装范围内评估。

• 搭配：卡扣盖、密封盖、外盖与内塞
• 不接：终产品合规判定、模内贴标主工艺、吹塑件
• 文件：食品接触按用途出 GB 4806 声明与 DoC

薄壁件的排气槽清理周期应短于常规件。困气在高射速下会顶开分型面形成假飞边，靠降保压压不下去，清理排气才是有效的处置动作。轻量化项目还要把减重前后的强度复算记录一并归档，换料或换机台时可直接对照，避免重复试错。

薄壁模具的水路应做流量与温度实测，各腔进出口温差过大说明水路布置或流量分配有问题，这类问题在模流里往往看不出来。

薄壁件的水路清洗周期应写进保养计划，结垢会让冷却能力逐步下降。

八、维护周期与寿命边界

模具寿命按腔数、材料与周期综合评估，不在选型阶段给统一模次数。高腔数与高周期件磨损更快，维护点更密，维护计划要在交付时一并给出。

维护分三层。日常点检覆盖排气槽清理、热流道分区温度记录与逐腔重量极差；周期保养覆盖水路清洗与顶出系统检查；大修覆盖镶件更换与型腔翻新。

易损件要备件化。热流道嘴、镶件与顶针按替换周期备货，断供会造成连续停机；备件清单随模具交付，比临时采购省停机时间。

寿命边界写进技术协议。达到约定模次或尺寸超差趋势明显时安排翻新，避免突发失效；翻新后的首件要重新走 FAI 与逐腔尺寸。

薄壁高射速件的排气槽与顶出系统是磨损重点，清理与检查周期要比常规件短；水路流量衰减会直接拉长周期，按实测温差安排清洗，避免周期悄悄变长而无人察觉。

九、交付前的自检清单

交付前按四条自检：卡扣开合力与开合次数是否复算通过，排气与冷却是否落到窗口，逐腔尺寸极差是否在公差带内，文件包是否覆盖声明与检测建议。

四条全过再签首件，能减少大部分后期扯皮；任一条缺项都先补再量产，不要带着问号交付。自检项写进交接单，比口头确认可靠，也便于客户复检时快速对齐。
